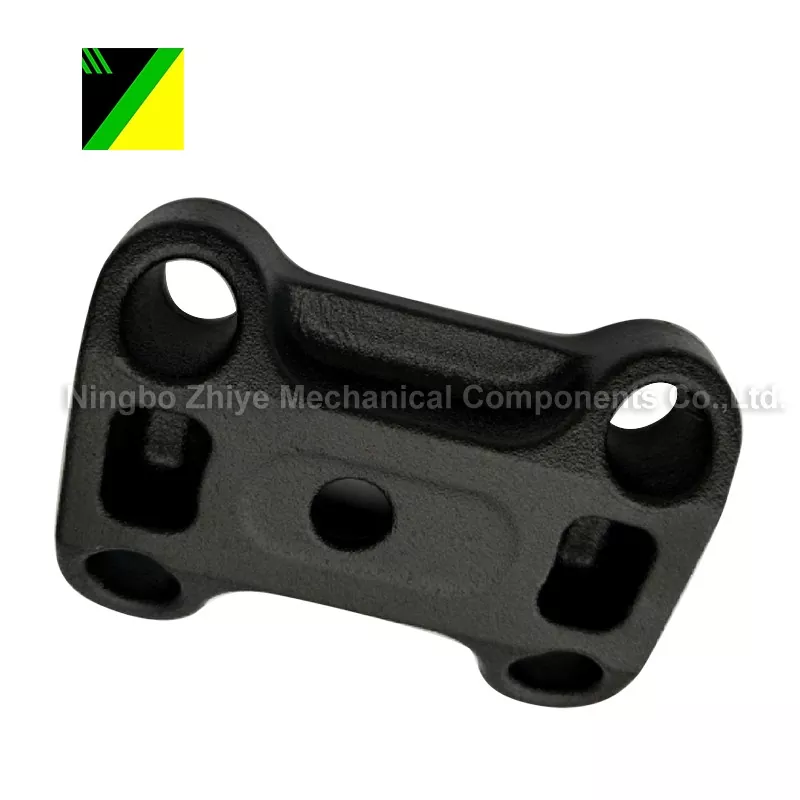

குழாய் இரும்பு இழந்த நுரை

முதலீட்டு வார்ப்பு தட்டு கீழே

பொருள்: 70-50-05

செயல்முறை: இழந்த நுரை வார்ப்பு

மொத்த எடை: 4.825 கிலோ

நுரை மோல்டிங்

பயன்பாட்டு புலம்: கட்டுமான இயந்திரங்கள்

மேற்பரப்பு சிகிச்சை: துரு எதிர்ப்பு திரவம், கருப்பு தூள் பூச்சு

தயாரிப்புக்கு வெப்ப சிகிச்சை தேவைப்படுகிறது

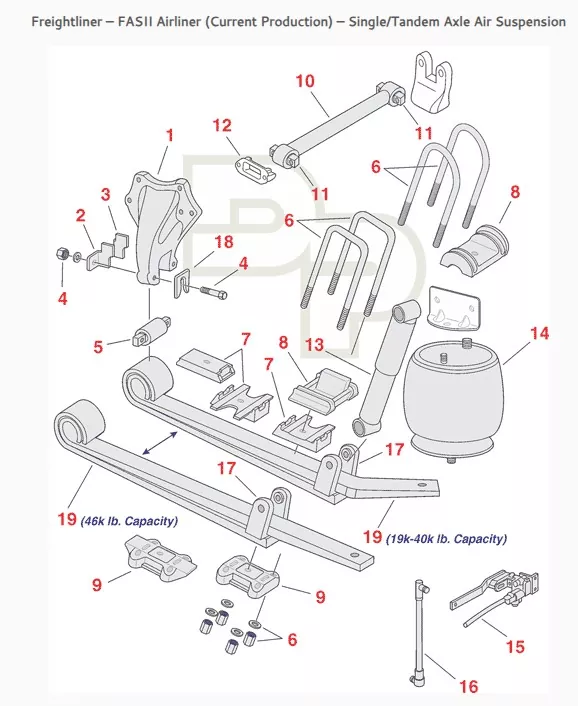

தயாரிப்பின் குறிப்பிட்ட பயன்பாட்டு இடம் (வெடித்த காட்சி 9 ஐப் பார்க்கவும்):

(சரக்கு டிரக் சஸ்பென்ஷன் சிஸ்டம்)

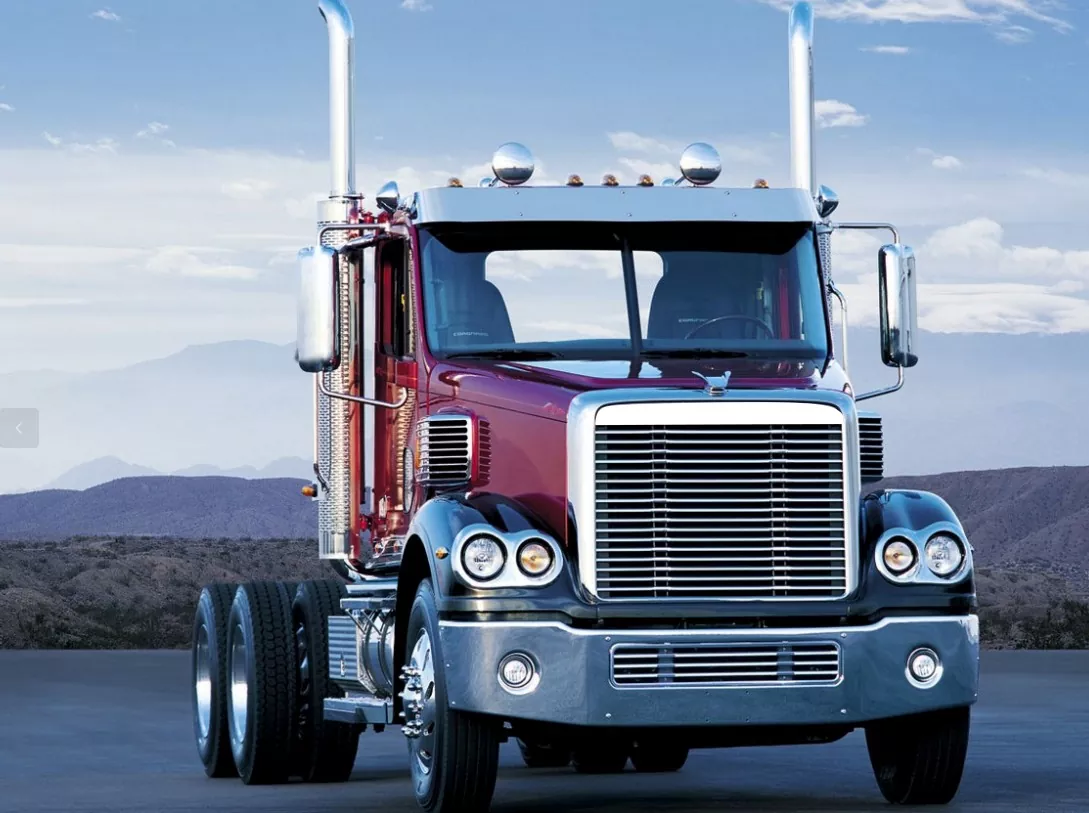

தயாரிப்பு பயன்பாடு: டிரக்குகள்

ஆவியாதல் மாதிரி வார்ப்பின் பயன்பாடுகள் (முழு அச்சு வார்ப்பு அல்லது லாஸ்ட் ஃபோம் காஸ்டிங் என்றும் அழைக்கப்படும்) பின்வருவன அடங்கும்:

I. பொருந்தக்கூடிய வார்ப்பு பொருட்கள்

இழந்த நுரை வார்ப்பு பல்வேறு பொருட்களுடன் பரந்த பொருந்தக்கூடிய தன்மையைக் கொண்டுள்ளது, கிட்டத்தட்ட அனைத்து உலோக வார்ப்புகளையும் உள்ளடக்கியது, மேலும் பின்வரும் பொருட்களுக்கு குறிப்பாக பொருத்தமானது:

1. வார்ப்பிரும்பு

இது மிகவும் பரவலாகப் பயன்படுத்தப்படும் பொருள் வகையாகும், இதில் சாம்பல் வார்ப்பிரும்பு, டக்டைல் ​​இரும்பு மற்றும் இணக்கமான வார்ப்பிரும்பு ஆகியவை அடங்கும்.

நன்மைகள்: வார்ப்பிரும்பு வார்ப்பு வெப்பநிலை (தோராயமாக 1300-1450℃) நுரை வடிவத்தின் (EPS, STMMA, முதலியன) ஆவியாதல் வெப்பநிலையுடன் மிகவும் இணக்கமானது, இது ஆவியாதல் தயாரிப்புகளை எளிதாக அகற்ற அனுமதிக்கிறது மற்றும் போரோசிட்டி மற்றும் கசடு சேர்த்தல் போன்ற குறைபாடுகளைக் குறைக்கிறது.  மேலும், வார்ப்பிரும்பு பாகங்களுக்கு பெரும்பாலும் சிக்கலான உள் குழிவுகள் (வால்வு உடல்கள் மற்றும் பம்ப் உடல்கள் போன்றவை) தேவைப்படுகின்றன, மேலும் இழந்த நுரை வார்ப்பு செயல்முறையின் நிகர-வடிவத்தை உருவாக்கும் திறன் அடுத்தடுத்த எந்திரங்களை குறைக்கிறது.

வழக்கமான தயாரிப்புகள்: தானியங்கி இயந்திரத் தொகுதிகள், சிலிண்டர் தலைகள், வெளியேற்றும் பலவகைகள், இயந்திரக் கருவி படுக்கைகள் மற்றும் குழாய் வால்வுகள்.

2. காஸ்ட் ஸ்டீல் வகை

நடுத்தர மற்றும் குறைந்த கார்பன் எஃகு மற்றும் குறைந்த அலாய் எஃகு வார்ப்புகளுக்கு ஏற்றது; உயர் கார்பன் எஃகு மற்றும் உயர் அலாய் ஸ்டீலுக்கு கவனமாக செயல்முறை கட்டுப்பாடு தேவை.

கவனிக்க வேண்டிய புள்ளிகள்: எஃகு வார்ப்பு அதிக வெப்பம் (தோராயமாக 1500-1650℃) உள்ளடக்கியது, இது நுரையின் அதிகப்படியான வெப்பச் சிதைவுக்கும், அதிக அளவு கார்பன் பிளாக் உற்பத்திக்கும் எளிதாக வழிவகுக்கும்.  எனவே, கார்பன் செறிவூட்டல் குறைபாடுகளைத் தவிர்க்க பூச்சு மற்றும் கேட்டிங் அமைப்பின் ஊடுருவலை மேம்படுத்துவது (எதிர்மறை அழுத்தம் பிரித்தெடுத்தல் போன்றவை) அவசியம்.

வழக்கமான தயாரிப்புகள்: கட்டுமான இயந்திரங்களுக்கான எதிர் எடைகள், காற்றாலை சக்தி விளிம்புகள், சுரங்க இயந்திரங்களுக்கான உடைகள்-எதிர்ப்பு பாகங்கள்.

II. பொருந்தக்கூடிய வார்ப்பு கட்டமைப்புகள் மற்றும் பரிமாணங்கள்

1. பொருந்தக்கூடிய வார்ப்பு கட்டமைப்புகள்

சிக்கலான உள் குழி/சேனல் வார்ப்புகள்: மணல் கோர்கள் தேவையில்லை (மரபார்ந்த மணல் வார்ப்புக்கு மாறாக கோர் அகற்றுதல் தேவைப்படுகிறது), மேலும் நுரை வடிவத்தைப் பயன்படுத்தி நேரடியாக வார்ப்புகளை உருவாக்கலாம், அதாவது சிக்கலான எண்ணெய் பத்திகள் கொண்ட இயந்திர உருளைத் தொகுதிகள், பல குழி வால்வு உடல்கள் மற்றும் ஒழுங்கற்ற வடிவ குழாய் பொருத்துதல்கள்.

ஒழுங்கற்ற/சமச்சீரற்ற அமைப்பு வார்ப்புகள்: பாரம்பரிய மணல் வார்ப்பு, பிரிப்புக் கோடுகள் காரணமாக அச்சு தவறான மற்றும் ஒளிரும் வாய்ப்பு உள்ளது. லாஸ்ட் ஃபோம் காஸ்டிங்கில் பார்ட்டிங் கோடுகள் இல்லை, காற்றாலை விசையாழி மையங்கள் மற்றும் ஆட்டோமோட்டிவ் ரியர் ஆக்சில் ஹவுசிங்ஸ் போன்ற வடிவத் துல்லியத்தை உறுதி செய்கிறது.

முதன்மையாக சிறிய மற்றும் நடுத்தர அளவிலான பாகங்கள்: பொதுவாக 0.1-50kg எடையுள்ள (எ.கா., மோட்டார் எண்ட் கேப்கள், வால்வு பாகங்கள்), பரிமாணத் துல்லியம் CT7-CT9 கிரேடுகளை அடையும் மற்றும் மேற்பரப்பு கடினத்தன்மை Ra6.3-12.5μm, பின் வரும் எந்திரத்திற்குக் குறைக்கும் (எந்திரம்- 3 மிமீக்கு ஒப்பிடும்போது மணலை ஒப்பிடலாம் - 3 மிமீ வரை குறைக்கலாம். வார்ப்பு).

பெரிய பகுதிகளுக்கு மாற்றியமைத்தல்: 100-500 கிலோ எடையுள்ள பெரிய பகுதிகளை உற்பத்தி செய்யும் திறன் கொண்டது (எ.கா., இயந்திர கருவி படுக்கைகள், பொறியியல் இயந்திர தளங்கள்), ஆனால் பெரிய மணல் பெட்டிகள், வலுவான எதிர்மறை அழுத்த அமைப்புகள் மற்றும் அதிக நிலையான நுரை மோல்டிங் செயல்முறைகள் (நுரை சிதைவைத் தவிர்க்க); மிகவும் பெரிய பாகங்கள் (> 500kg) நுரை அசெம்பிளி சிரமம் மற்றும் ஊற்றும் போது ஆவியாதல் பொருட்கள் தீர்ந்துவிடும் சிரமம் காரணமாக குறைவாக பொதுவானது.

III. முக்கிய பயன்பாட்டுத் தொழில்கள்

மேலே குறிப்பிட்டுள்ள பொருள் மற்றும் கட்டமைப்பு பொருத்தத்தின் அடிப்படையில், இழந்த நுரை வார்ப்பிற்கான முக்கிய பயன்பாட்டுத் தொழில்கள் பின்வருமாறு:

வாகனம் மற்றும் பாகங்கள் தொழில்

இது மிகப்பெரிய விகிதத்தைக் கொண்டுள்ளது (தோராயமாக 40%-50%), முக்கியமாக இயந்திரத் தொகுதிகள், சிலிண்டர் ஹெட்கள், வெளியேற்றப் பலகைகள், கியர்பாக்ஸ் வீடுகள், பின்புற அச்சு வீடுகள், பிரேக் டிரம்கள் போன்றவற்றை உற்பத்தி செய்கிறது. இது குறிப்பாக டக்டைல் ​​இரும்பு மற்றும் அலுமினியத்தால் செய்யப்பட்ட சிக்கலான பாகங்களுக்கு ஏற்றது.

கட்டுமான இயந்திர தொழில்

இதில் எதிர் எடைகள், ட்ராக் பிளேட்டுகள், ஹைட்ராலிக் வால்வு உடல்கள், பம்ப் உடல்கள் போன்றவற்றின் உற்பத்தி அடங்கும், பெரும்பாலும் வார்ப்பிரும்பு அல்லது குறைந்த அலாய் எஃகு மூலம் தயாரிக்கப்படுகிறது.  இந்த பாகங்கள் பெரும்பாலும் சிக்கலான உள் துவாரங்களைக் கொண்டுள்ளன, மேலும் இழந்த நுரை வார்ப்பு உற்பத்தி செயல்முறையை எளிதாக்குகிறது (மணல் கோர்கள் தேவையில்லை), செலவுகளைக் குறைக்கிறது.

பொது இயந்திரத் தொழில்

இதில் இயந்திரக் கருவி படுக்கைகள், பம்ப் மற்றும் வால்வு பொருத்துதல்கள், கம்ப்ரசர் பாகங்கள் போன்றவை அடங்கும், உத்தரவாதமான வார்ப்பு வலிமை மற்றும் சீல் செயல்திறன் தேவை. இழந்த நுரை வார்ப்பின் மணல்-கோர் இல்லாத பண்பு, மணல் கோர்களால் ஏற்படும் துளைகள் மற்றும் மணல் சேர்ப்புகள் போன்ற குறைபாடுகளைக் குறைக்கிறது.

இரயில் போக்குவரத்து மற்றும் காற்றாலை ஆற்றல் தொழில்கள்

அதிவேக ரயில்கள்/சுரங்கப்பாதைகள் (அலுமினியம் அலாய் அல்லது வார்ப்பு எஃகு) மற்றும் காற்றாலை மையங்கள் (டக்டைல் ​​அயர்ன்) ஆகியவற்றுக்கான போகி பாகங்கள் உற்பத்தியும் இதில் அடங்கும். இவற்றுக்கு நிலையான இயந்திர பண்புகளுடன் கூடிய பெரிய அளவிலான, உயர் துல்லியமான வார்ப்புகள் தேவை. இழந்த நுரை வார்ப்பு எதிர்மறை அழுத்தக் கட்டுப்பாடு மூலம் வார்ப்பு அடர்த்தியை மேம்படுத்தலாம்.

எங்களை ஏன் தேர்வு செய்ய வேண்டும்?

● எங்களுடைய ஒரே-நிறுத்தச் சேவை மூலம், எங்கள் நிறுவனம் வார்ப்பு, இயந்திரம் மற்றும் மேற்பரப்பு சிகிச்சை செயல்முறைகளை ஒருங்கிணைத்து, விநியோகச் சங்கிலி துண்டு துண்டாக நீக்குகிறது.

● அவசர ஆர்டர்களுக்கான நெகிழ்வான உற்பத்தித் திட்டமிடல்

● எங்கள் தொழில்முறை தொழில்நுட்பக் குழு சிக்கலான வார்ப்புகளைக் கையாளவும் வழங்கவும் முடியும்.

● தரத்திற்கு முன்னுரிமை அளித்து, உயர்தர தயாரிப்புகளை வழங்கும் சப்ளையர்.

கேள்வி பதில்:

கே: உங்கள் தொழிற்சாலையிலிருந்து நான் எப்படி மேற்கோளைப் பெறுவது?

A: துல்லியமான மேற்கோளை உங்களுக்கு வழங்க, உங்கள் வடிவமைப்பின் 3D CAD திடமான மாதிரி தேவை.

கே: வரைபடங்களின் எந்த வடிவங்களை ஏற்றுக்கொள்ளலாம்?

ப: பின்வரும் கோப்பு வடிவங்களை நாங்கள் ஏற்றுக்கொள்கிறோம்:

- நேட்டிவ் SolidWorks (.sldprt) அல்லது ProE (.prt) கோப்புகள்

- திடமான 3D CAD மாதிரிகள் IGES (.igs), STEP (.stp) அல்லது Parasolid (x_t ) வடிவங்களில் ஏற்றுமதி செய்யப்படுகின்றன.

உயர்தர 3D CAD மாதிரியை வழங்குவதன் மூலம், நாங்கள் குறிப்பிட்ட விலையை வழங்க முடியும்.

கே: மாதிரிகளின் அடிப்படையில் தயாரிப்புகளை தயாரிக்க முடியுமா?

ப: ஆம், வாடிக்கையாளர்கள் வழங்கிய உண்மையான மாதிரிகளை ஆய்வு செய்து வரைவதன் மூலம் நாங்கள் மாதிரிகளை உருவாக்க முடியும்.

கே: டெலிவரிக்கு முன் அனைத்து பொருட்களையும் சோதிக்கிறீர்களா?

ப: கண்டிப்பாக! நீங்கள் நம்பகமான பாகங்களைப் பெறுகிறீர்கள் என்பதை உறுதிப்படுத்த, அனைத்து தயாரிப்புகளும் ஏற்றுமதிக்கு முன் 100% பரிசோதிக்கப்படுகின்றன.

கே: டெலிவரிக்கு முன் நான் தயாரிப்புகளை சரிபார்க்கலாமா?

ப: ஆம். எங்கள் தொழிற்சாலைக்கு நீங்கள் தனியாகச் செல்லலாம் அல்லது உங்கள் சக ஊழியரை வரச் சொல்லலாம் அல்லது டெலிவரிக்கு முன் ஆய்வு செய்ய மூன்றாம் தரப்பு ஆய்வு நிறுவனத்தை ஒப்படைக்கலாம்.
